Tav.1 LA SQUADRATURA DEL FOGLIO

08.09.2017

Nel disegno geometrico un passaggio molto importante è quello della squadratura del foglio.
(libro Disegno pg 37)

Consiste in pratica nel disegnare una serie di segni seguendo una procedura ben precisa, che permette di delimitare l'area del foglio dove andare a fare il disegno e di ottenere i segmenti di riferimento perfettamente ortogonali che mi serviranno per posizionare le mie squadre.

Seguite questa guida dove si spiegherà nel dettaglio come si squadra un foglio da disegno. Ricordate che dovete cercare di essere più precisi possibile.Per il disegno geometrico la precisione nelle misure, la scelta delle linee, la "pulizia" del tratto sono elementi indispensabili quindi per prima cosa è opportuno che ti eserciti nell'uso degli strumenti che devi utilizzare per poter squadrare un foglio in modo molto preciso. Saper usare correttamente il compasso è uno degli obiettivi principali che ti proporrai di raggiungere.

Assicurati di avere a portata di mano:

1 compasso

1 riga

2 squadre

1 foglio da disegno del formato 24 x 33 cm

1 gomma per cancellare bianca

1 matita H e HB

scotch di carta

Prima di iniziare, ti consiglio di fermare il foglio sul tavolo nei 4 angoli con dello scotch rigorosamente di carta (non strappa il tuo foglio quando lo toglierai), questo ti faciliterà il lavoro, in quanto eviterà spiacevoli movimenti del foglio durante il lavoro. Per iniziare la squadratura ti servirà una riga abbastanza lunga a seconda del formato che ti presti a squadrare.

1. Traccia ora le due diagonali del foglio, avendo cura di tracciare le linee con mano leggera, poiché alla fine del lavoro dovranno essere cancellate.

2. Apertura del compasso a 90 mm (9 cm), puntalo nel punto O, incontro delle diagonali che hai appena tracciato, cioè al centro del foglio. Ricorda che dovrai cancellare anche il cerchio, quindi abbi cura di avere una mano leggera anche nell'usare il compasso.

3. Tracciare i quattro archetti che intersecano le diagonali nei punti A, B, C e D. (le lettere che indicano i punti di intersezioni sono scritte nelle immagini sotto allegate solo per facilitare la descrizione del procedimento ma non vanno riportate nel foglio da disegno)

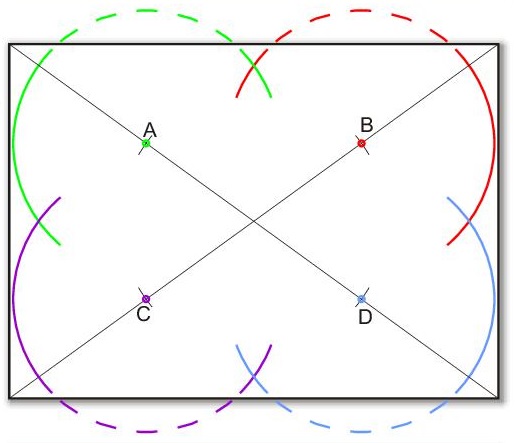

4. Mantenendo la stessa apertura di 90 mm centrare il compasso nel punto A e tracciare un arco di circonferenza.

5. Ripetere l'operazione precedente centrando il compasso nel punto B, nel punto C ed infine nel punto D.

6. Gli archi tracciati tagliano le diagonali individuando i punti E, G, K e M e intersecandosi tra loro individuano anche i punti F, H, J e L

7. Nota che non occorre tracciare lunghi archi, è meglio tracciare solo un piccolo archetto in corrispondenza dei punti che ci interessano.

8. Usando una riga o la squadra se sufficientemente lunga tracciare i tre segmenti orizzontali che uniscono i punti EFG, HOJ e KLM.

9. Tracciare anche i tre segmenti verticali che uniscono i punti EHK, FOL e GJM.

La squadratura è finita e, se corretta, dovrebbe apparire come nell'immagine qui sopra

Nota: Tutte le linee devono essere "di costruzione", cioè molto sottili, non più grosse di un capello, aiutati usando la matita più dura H; l'eventuale ricalco dei bordi verrà fatto alla fine, dopo aver completato l'esecuzione di tutti i disegni.

Non è necessario cancellare le diagonali e gli archetti dato che saranno disegnate sufficientemente sottili da non confondere il disegno.

Non bisogna scrivere le lettere indicanti i punti di intersezione.

Seguire l'esempio sotto indicato tracciando sottili linee parallele ai lati lunghi della squadratura usando le due squadre.
